“繃帶樓”是指建筑外墻出現裂縫，業(yè)主單位不愿意花大價(jià)錢(qián)將外墻整體修繕，而是采用防水材料如聚乙烯丙綸布、自粘卷材將裂縫處修補，如同打了繃帶一般。這些年繃帶樓愈來(lái)愈多，究其原因，主要是以下因素。

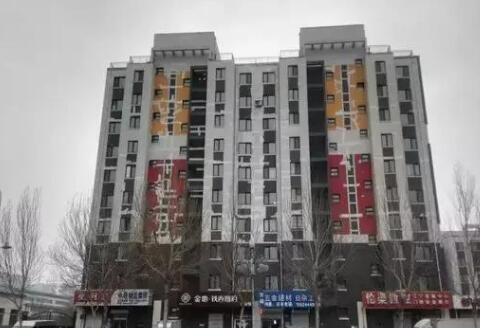

圖一、沈陽(yáng)張士地鐵站附近一處繃帶樓
一、材料因素
1、保溫板上墻后繼續變形，輕則出現板痕，重則在板縫部位出現裂紋。這個(gè)問(wèn)題具有普遍性。
有機保溫板出廠(chǎng)前需要有一段陳化期，將保溫板的水分蒸發(fā)、應力釋放。比如聚氨酯板是雙組份的，生產(chǎn)過(guò)程中聚醚、聚脲與異氰酸酯發(fā)生化學(xué)反應，如果沒(méi)有陳化期，上墻后會(huì )繼續反應。山東衛視在某年3.15罕見(jiàn)地曝光本省一家聚氨酯企業(yè)，該公司生產(chǎn)的聚氨酯板上墻后變成20mm，整個(gè)保溫系統就坍塌了。
聚苯板出廠(chǎng)前需要42天的陳化期，目前絕大多數廠(chǎng)家是水淋淋的就出廠(chǎng)，因為真正經(jīng)過(guò)這么長(cháng)時(shí)間陳化，容重20Kg的苯板會(huì )變成17Kg，每立方米就會(huì )少賣(mài)40元錢(qián)。但這種保溫板上墻后會(huì )繼續釋放應力，造成開(kāi)裂，YT保溫材料就可以很好的避免這個(gè)問(wèn)題。

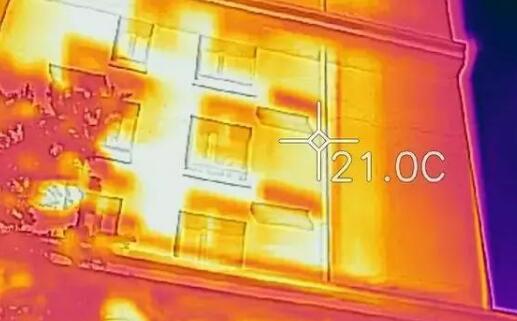

圖二、紅外線(xiàn)成像儀中的外墻裂縫
當然開(kāi)裂最嚴重的還是擠塑板，如果沒(méi)有用點(diǎn)框式粘結法，只是“打點(diǎn)”而沒(méi)有“圈邊”，則必翹無(wú)疑。
2、抹面膠漿的柔韌性不足導致開(kāi)裂。市場(chǎng)上大量的產(chǎn)品要么柔性不足無(wú)法釋放因溫濕應力及基層沉降等導致的形變；要么產(chǎn)品的強度低，不足以抗拒保溫板形變等而導致開(kāi)裂。
3、玻纖網(wǎng)格布的耐堿性不足，導致網(wǎng)格布抗拉強度降低，從而出現大面積水平和垂直方向裂紋。
在承受拉力變形時(shí)，抹面砂漿必須與玻纖網(wǎng)格布協(xié)調一致地發(fā)揮作用，兩種材料必須有很好的相關(guān)性，在防護面層開(kāi)始承受拉力時(shí)，網(wǎng)格布應能盡快處于受力狀態(tài)以發(fā)揮其抗拉性能，并使應力分散。
如果抹面膠漿的應力足夠大，網(wǎng)格布無(wú)法抵御，但能有效地延遲第一條裂縫的開(kāi)展時(shí)間，和限制第一條裂縫的開(kāi)展寬度，并通過(guò)其經(jīng)緯向節點(diǎn)分布應力，使整個(gè)抹面砂漿均勻受力從而也使裂縫均布。
圖三、網(wǎng)格布的耐堿性不足，導致面層開(kāi)裂
4、涂料的膩子（或其它找平材料）。必須要有與外保溫防護面層砂漿配套的柔韌性，否則無(wú)法釋放溫度應力，必然會(huì )導致開(kāi)裂。另外膩子層不宜過(guò)厚。
5、采用高彈性但透汽性差的涂料，導致飾面起泡、剝落。不能采用溶劑型涂料。另外，外保溫飾面材料以淺色調有利。過(guò)深的顏色使外保溫表面吸熱過(guò)多，表面溫差過(guò)大，對外保溫抗開(kāi)裂性有很大危害。
二、施工因素
1、玻纖網(wǎng)格布拼接處沒(méi)有搭接——在該處抹面層必定會(huì )出現開(kāi)裂。
2、干鋪網(wǎng)——工人將網(wǎng)格布緊貼苯板然后抹抹面膠漿, 造成網(wǎng)格布沒(méi)有被抹面層完全包裹,根本不能起增加防護層抗裂性能的作用。
3、保溫板粘貼面積少，沒(méi)有邊灰，導致上墻后的苯板在砂漿硬化及溫濕應力的變形大，板縫易開(kāi)裂。
圖四、粘貼面積不足或沒(méi)有邊灰導致保溫板翹曲、開(kāi)裂
4、保溫板不打磨，板間存在高度差，易開(kāi)裂。板縫采用粘結砂漿或抹面砂漿填充，而不是高彈低摸的填充膠。
5、窗口沒(méi)有附加一層斜向45度網(wǎng)，導致出現八字裂紋。

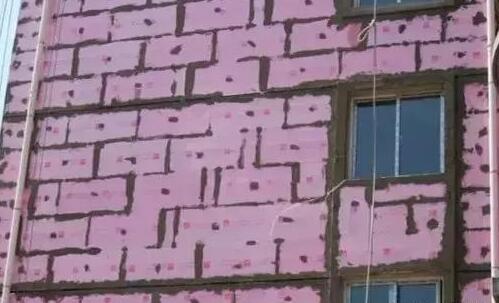

圖五、板縫直接用砂漿填充
以上是建筑外墻保溫及飾面層脫落的簡(jiǎn)略分析，知道病在哪了，才能對癥下藥。南陽(yáng)銀通YT保溫材料，依據保溫隔熱材料柔性漸變及材質(zhì)相融性原理，采用無(wú)機粘結和抗裂技術(shù)全部經(jīng)過(guò)工廠(chǎng)化生產(chǎn)配制，優(yōu)化和發(fā)展了墻體保溫材料的抗裂性、粘接性、施工性及使用壽命，與傳統有機保溫系統及無(wú)機保溫砂漿相比，體現出非常不錯的性?xún)r(jià)比。
