有機保溫材料和無(wú)機保溫材料是建筑保溫材料的兩個(gè)大類(lèi)，實(shí)際施工中以其各自的特點(diǎn)運用的都比較多，那么這兩種保溫材料容易存在哪些問(wèn)題呢？我們來(lái)了解一下
1、有機保溫材料易存在的質(zhì)量問(wèn)題
有機類(lèi)保溫材料本身有著(zhù)良好的保溫隔熱效果，常見(jiàn)的有EPS板、XPS板、PUR板、PF板、改性聚苯乙烯保溫板等。但是，有機類(lèi)保溫材料燃燒性能最高只能達到B1級，EPS和XPS一般都只能達到B2級，而且氧指數都比較低，硬質(zhì)聚氨酯發(fā)泡保溫板的氧指數為26，并且在其燃燒時(shí)產(chǎn)生大量的濃煙，毒性很大。近些年，有機保溫材料所引發(fā)的火災事故頻發(fā)，造成了巨大的經(jīng)濟損失和人身傷亡。
有機保溫材料所引發(fā)的火災事故
有機保溫板的尺寸穩定性較差，尺寸穩定最好的EPS板尺寸穩定性為千分之三，XPS板和PUR板的尺寸穩定性為百分之一，XPS板和PUR板的強度又比較高、導熱系數又比較小，在一些環(huán)境溫度變化比較大的地區，保溫板內部產(chǎn)生較大溫度內應力，會(huì )造成整個(gè)保溫系統的開(kāi)裂，甚至脫落。另外，多數有機保溫板需要不同時(shí)間的陳化期讓板材性能達到穩定，由于市場(chǎng)需求和資金周轉問(wèn)題，有些廠(chǎng)家在多數情況下無(wú)法滿(mǎn)足固定的陳化期，就會(huì )加劇保溫板的尺寸不穩定性，導致保溫系統的開(kāi)裂和脫落。
擠塑板大面積脫落
有機保溫材料還存在固有的易老化和粉化的特點(diǎn)，尤其是酚醛保溫板的粉化問(wèn)題最為突出，使得大量建筑在使用過(guò)程中途需要維修或更換保溫材料。
2、無(wú)機保溫材料易存在的質(zhì)量問(wèn)題
無(wú)機保溫材料本身具有優(yōu)異的防火性能，耐老化的優(yōu)異性能以及生態(tài)環(huán)保等特點(diǎn)。無(wú)機保溫材料主要有巖棉板、發(fā)泡玻璃保溫板、發(fā)泡陶瓷保溫板、無(wú)機保溫砂漿等。最好的無(wú)機保溫材料要求能滿(mǎn)足容重小、強度高、導熱系數低的特點(diǎn)，但是在實(shí)際中很難滿(mǎn)足，因為保證材料強度一般要增加容重，在增加容重的同時(shí)又導致了材料自身密度變大，材料的密度變大一般會(huì )導致導熱系數的增大，導致整個(gè)墻體的保溫節能效果降低，背離了建筑保溫節能的初衷。按照原理，如果墻保溫效果好，就可以防止外墻內表面或在建筑內部結露，因保溫欠佳而會(huì )出現問(wèn)題的熱橋部位將低于露點(diǎn)溫度，造成建筑物內部結露發(fā)霉。

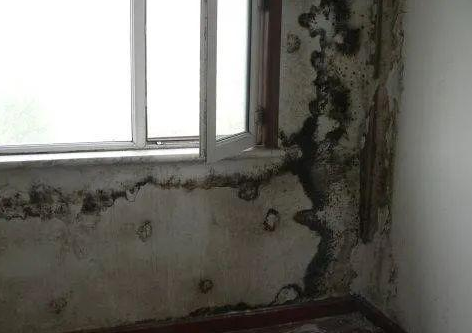

保溫效果不到位造成建筑物內部結露發(fā)霉
吸水性也是衡量無(wú)機保溫材料性能好壞的重要指標。無(wú)機保溫材料吸水后導致材料的導熱系數提高、強度降低，很容易造成保溫系統的空鼓、脫落。尤其在我國北方寒冷地區，保溫材料孔隙內的水分預冷后會(huì )凝結成冰，形成凍脹現象，經(jīng)過(guò)多次的凍融會(huì )發(fā)生保溫材料強度降低、材料開(kāi)裂，從而破壞保溫系統結構。

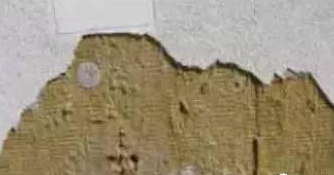

巖棉板吸水膨脹造成保護層空鼓脫落
南陽(yáng)銀通研發(fā)生產(chǎn)的YT無(wú)機活性墻體隔熱保溫材料，A1級不燃，性能穩定、安全可靠，抗水抗裂防結露，具有較高的性?xún)r(jià)比， 經(jīng)20余年市場(chǎng)考驗，得到了國家相關(guān)機構及客戶(hù)朋友一致好評！產(chǎn)品在全國推行后，市場(chǎng)出現了不少假冒偽劣YT保溫材料或類(lèi)似產(chǎn)品，質(zhì)量性能不能保障，使用劣質(zhì)產(chǎn)品造成的脫落問(wèn)題不計其數，為了避免后續問(wèn)題，買(mǎi)YT保溫材料請認準南陽(yáng)銀通，老牌廠(chǎng)家，質(zhì)量可靠！
