剛剛看到一個(gè)視頻，一建筑外墻涂料發(fā)生大面積脫落，所幸不是連帶外墻保溫層一塊，今天我們就這個(gè)視頻情況一起來(lái)探討下外墻涂料脫落的原因。

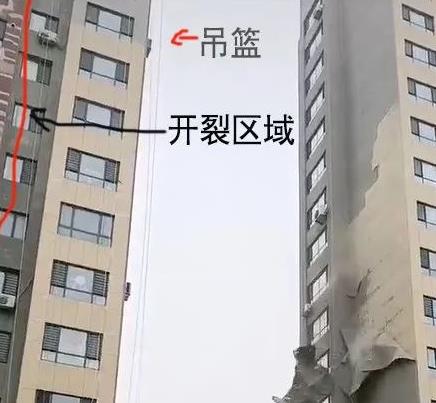

視頻截圖
1、由于這是某個(gè)短視頻平臺上的，編者找到原視頻，發(fā)現是東港橋東某小區的，在4月8日下午脫落的。這是外保溫的抹面膠漿層與涂料的膩子層或者涂料層本身剝離，形成脫落。這種現象的產(chǎn)生跟天氣沒(méi)什么原因，東港地區50m高的建筑基本風(fēng)荷載為0.55KN，結合風(fēng)荷載體型系數、風(fēng)振系數等計算，應該是KPa級別的，而砂漿之間的結合力應該是10的負一次方MPa級的，風(fēng)并不能吹掉它。它是怎么掉的？應該是保溫的抹面膠漿表面粉化，膩子粉強度不夠造成的。
保溫系統的抹面膠漿和涂料的膩子粉都是干混砂漿（Mortar），是由干燥篩分處理的骨料(如石英砂)、無(wú)機膠凝材料(如水泥)和添加劑(如聚合物)等按一定比例進(jìn)行物理混合而成的一種顆粒狀或粉狀的物料。
先說(shuō)膠凝材料，咱們現在的干混砂漿的膠凝材料一般分為無(wú)機膠凝材料，如水泥、石膏，和有機膠凝材料，如VAE可再分散乳膠粉、丙烯酸酯等。無(wú)機和有機的工作原理不同，傳統的水泥砂漿的粘結原理是“鎖嵌原理”，由于墻面或涂料表面的不平整，在微觀(guān)結構中，呈現凸凹不平的表面結構。這種凹陷和凸起互相鎖嵌，凝結硬化，形成了粘結力。
那么問(wèn)題來(lái)了，如果水泥的摻量不足（通常350Kg/T），或標號不足，就會(huì )降低其粘結力。
而有機膠凝材料，比如VAE可再分散樹(shù)脂顆逐漸相互融合，成為連續的高分子薄膜，提高了砂漿的抗裂能力。同時(shí)，分布于界面上的可再分散膠粉又極大地增加了砂漿的粘結性，可再分散乳膠粉形成聚合物“膠橋”，如同口香糖一般，起到無(wú)機材料無(wú)法做到的粘結作用。
那么問(wèn)題又來(lái)了，如果為了省錢(qián)不摻拌有機膠凝材料或者使用假冒的可再分散膠粉，就起不到增加粘結力的作用。
下一步是骨料，如果想讓砂漿粘的牢靠，骨料需要有一定的級配。比如抹面膠漿中的使用60-90目的石英砂，這種涂刷真石漆的外墻耐水膩子粉應摻拌100-200目的石英砂，這樣兩個(gè)構造層次能形成比較好的“咬合”。如果級配不對，或者膩子粉只用了重鈣、高嶺土等填充材料，也會(huì )降低粘結性能。
如果骨料級配不夠，砂漿表面過(guò)于光滑，涂料容易脫落。
再說(shuō)一種添加劑---纖維素醚，它是砂漿的增稠劑、保水劑、穩定劑、分散劑和成膜劑。在砂漿中呈三維的網(wǎng)格狀結構，能鎖住水分子，起到保水、觸變的作用。如果施工的時(shí)候天氣干燥、炎熱、有風(fēng)，就應該在抹面膠漿和膩子粉中增加纖維素醚的摻量，保證其有足夠的保水能力。否則抹面膠漿和膩子粉沒(méi)等上強度已經(jīng)粉化，自然就失去了粘結能力。
以上是材料因素，還有施工因素，比如
夏季施工的時(shí)候應該在膩子粉表面澆水養護。因為上面我們說(shuō)了，水泥是水硬性材料，必須同水進(jìn)行反應并在潮濕介質(zhì)中才可以逐漸凝結硬化。
又由于膩子層非常薄，很容易失水粉化。所以在炎熱、干燥的天氣條件下膩子層需要澆水養護。
總問(wèn)言之，從材料到施工應該保證“材料合格”、“施工嚴謹”，否則啊，它忽忽悠悠就掉下來(lái)了。
相關(guān)閱讀：建筑山墻外保溫更易脫落的原因是什么？ ｜ 外墻過(guò)了保修期脫落怎么辦？誰(shuí)來(lái)維修？
